應用范圍

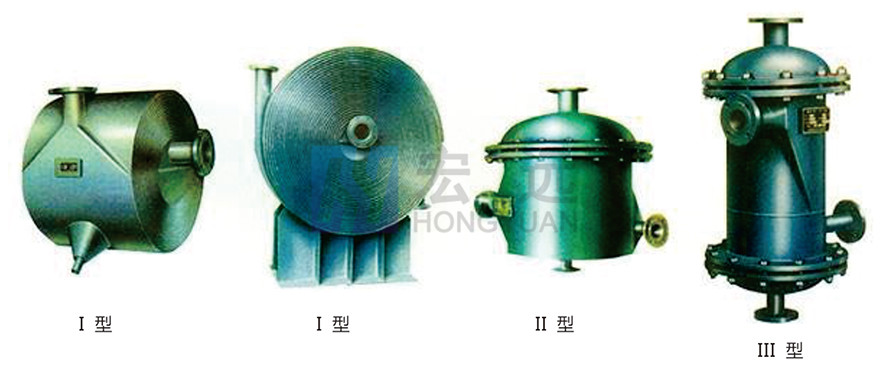

       螺旋板式熱交換器傳熱效率好,運行穩定性高,可多臺共同工作。適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業,它適用汽一汽、汽一液、液一液,對液傳熱。按結構形式可分為不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋板式熱交換器。

螺旋板式熱交換器特點
       1. 本設備由兩張卷制而成,形成了兩個均勻的螺旋通道,兩種傳熱介質可進行全逆流流動,大大增強了換熱效果。即使兩種小溫差介質,也能達到滿意的換熱效果。
       2. 在殼體上的接管采用切向結構,局部阻力小,由于螺旋通道的曲率是均勻的,液體在設備內流動沒有大的轉向,總的阻力小,因而可提高設計流速使之具備較高的傳熱能力。

螺旋板式熱交換器結構
不可拆式螺旋板式熱交換器
       不可拆式螺旋板式熱交換器螺旋通道的端面采用焊接密封,沒有密封墊片,因而耐熱溫度較高并具有優良的密封性,不易泄露,相對重量較輕。通道內部不可觸及,它適用于不易堵塞的液體。不可拆式分為臥式和立式結構,立式的在其下部有小排放口,可將內部積液放凈,臥式的則不能。用于蒸汽換熱的,要選用立式的。

可拆式螺旋板式熱交換器
       可拆式螺旋板換熱器每端只將一個通道焊死,另一個通道開放,然后在斷面上加端蓋和密封墊,用螺栓連接,即構成可拆式螺旋板式熱交換器,它可以拆下端蓋,觀察和疏通通道內的堵塞物,它適用于粘稠易粘附結垢的流體。
       由于兩端拆卸需要拆卸空間,可拆式的一般分為臥式結構。
       螺旋板式熱交換器按公稱壓力可分為PN0.6、1.0、1.6、2.5Mpa(指單通道能承受的Max工作壓力)。按材質可分為碳素鋼和不銹鋼制。用戶可根據實際工藝情況選用。
技術參數(以下數據僅供參考,可根據客戶需要設計制造)
